注塑母模型腔的冷却水道结构介绍丨路沿石塑料模具

文章出处:责任编辑:查看手机网址
扫一扫!注塑母模型腔的冷却水道结构介绍丨路沿石塑料模具扫一扫!
人气:-发表时间:2016-10-06 10:53【

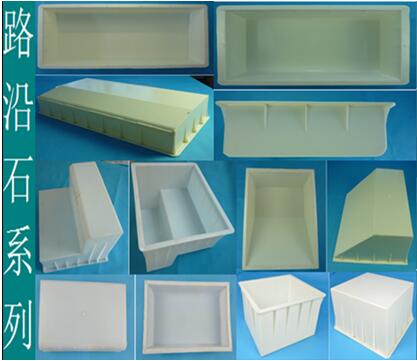

路沿石塑料模具

母模的型腔是成路沿石塑料模具地方,也是注塑机设备上热量集中的地方,因此对注塑母模型腔的冷却水道设计也十分重要,为了能够使得成型的路沿石塑料模具迅速散热,冷却水道的设置应当尽量靠近型腔表面而且尽量的围绕母模型腔,按照母模的冷却水道是否连接成回路可以分为直通式和循环式两种。

(1)、成型路沿石塑料模具的直通式冷却水道:这种冷却水道的每一条与其他的冷却水道都不相通,冷却水从管子的一端进入母模,从另一端直接流出母模进入冷却循环装置,这种冷却形式容易控制母模型腔的温度,加塑料模具制品较容易,任意的改变一个或者多个母模中冷却水道中冷却水的温度,就可以调整相关母模型腔表面的温度,但是它需要多个冷却水的进口和出口这就增加了冷却循环装置的复杂程度,所以福吉亚工贸在母模的设计中应用较少。

(2)、成型路沿石塑料模具的循环式冷却水道:它是在注塑母模中接近型腔的位置设置循环水道,让冷却水在其中循环流动从而达到降温目的,循环水冷却水道经常采用下面4种形式:1、冷却板式循环水道,对于这类注塑母模可以采用在型腔板四周覆盖冷却板的方式,这种冷却板上按照需要开设冷却水道,冷却水道周围用密封圈密封并且进口和出口都开设在冷却板外侧。2、螺旋式循环水道,这种是在型腔的镶块外面加工出螺旋槽,这个槽就是冷却水流通道路,由于它分布均匀又紧密靠着注塑母模的型腔所以冷却效果非常好,多适用于母模型腔需要独立加大的大型母模。3、环绕式循环水道,对于注塑母模型腔以镶件形式嵌入模板的母模,其冷却水道的设置可以采用围绕注塑母模型腔的环绕式。4、内部循环式循环水道,这是在注塑母模型腔四周加工出直通水道,然后用堵头将工艺孔堵住使得冷却水在模板内构成内循环。

此文关键字:路沿石塑料模具
